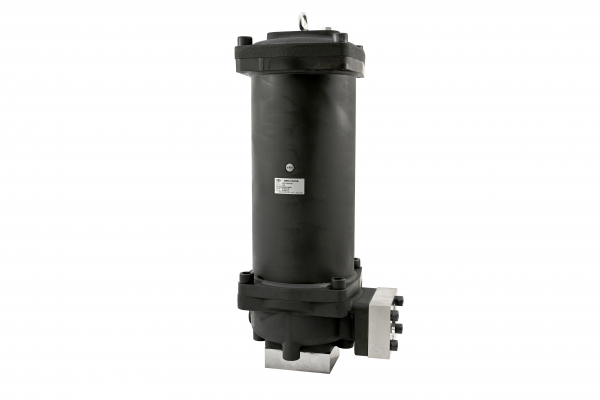

Oil FilterLCN
| 種別 | バイパスフィルタ |
|---|---|
| 用途 | 出入口はL型ポートで、ろ過面積の大きいエレメントを採用しているためバイパスフィルタとして最適です。ラインフィルタとしても使用可能です。 |
| 特徴 |
・エレメントは上抜き式 ・3種類のエレメント長さが選択可能 |
ダウンロードリンク
仕様
| 項目 | 標準仕様 | 対応可能仕様・オプション等 |
|---|---|---|
| 対応流体 | 一般鉱物油 | リン酸エステル系作動油 水グリコール系作動油 |
| 最高使用圧力 | 0～3MPa | - |
| インジケータ | - | 目視式 電気接点式 電気接点式(微少負荷用)選択可能 |
| リリーフ弁 | - | オプションとして装着可 |
| 取り合い | 溶接フランジ式（相フランジ付属） | - |
型式
流体の種類*1
| 記号 | 流体の種類 |
| 無 | 一般鉱物油 |
| F | リン酸エステル系作動油 |
| G | 水グリコール系作動油 |
LCN
口径
| 記号 | 口径 |
| 12 | 40A |
| 16 | 50A |
ケース長さ
| ケース長さ | |
|
記号 |
4 |
| 6 | |
| 10 | |
ろ過精度
| 記号 | ろ過精度 |
| Cろ紙 | |
| 3C | 3μm |
| 8C | 8μm |
| 25C | 25μm |
| 一般ろ紙 | |
| 10U | 10μm |
| 20U*2 | 20μm |
| 40U*2 | 40μm |
装備品(1)(2)
| 記号 | 装備品 |
| (1) | インジケータ |
| 無 | 閉止プラグ |
| I | 目視式 |
| E | 電気接点式 |
| D | 電気接点式(微少負荷) |
| (2) | リリーフ弁 |
| K | 無 |
| V | 付 |
P
流体の種類*1
| 記号 | 流体の種類 |
| 無 | 一般鉱物油 |
| F | リン酸エステル系作動油 |
| G | 水グリコール系作動油 |
LCN
ケース長さ
| ケース長さ | |
|
記号 |
4 |
| 6 | |
| 10 | |
ろ過精度
| 記号 | ろ過精度 |
| Cろ紙 | |
| 3 | 3μm |
| 8C | 8μm |
| 25C | 25μm |
| 一般ろ紙 | |
| 10U | 10μm |
| 20U*2 | 20μm |
| 40U*2 | 40μm |
セット
| 記号 | シール材セット |
| SP | エレメント交換用 |
| SA | オーバーホール用 |
流体の種類*1
| 記号 | 流体の種類 |
| 無 | 一般鉱物油 |
| F | リン酸エステル系作動油 |
| G | 水グリコール系作動油 |
LCN
口径
| 記号 | 口径 |
| 12 | 40A |
| 16 | 50A |
*1 上記以外の流体も取り扱っております。こちらからお問い合わせください。
*2 20U,40Uは水グリコール系作動油には使用できません。
型式記号 型式表示例：F-LCN-12-4-3C-EV
エレメント 型式表示例：P-F-LCN-4-3C
シール材 型式表示例：SA-F-LCN-12
